數顯儀表產生干擾的途徑與消除措施
2020-12-03 11:52:21
admin
20
數顯儀表被測參數大多被轉換成微弱的低電平電壓信號，并經長距離傳送到數顯表，因此除有用的信號外，還會有些干擾信號夾雜其中，會影響數顯儀表測量結果的正確性。

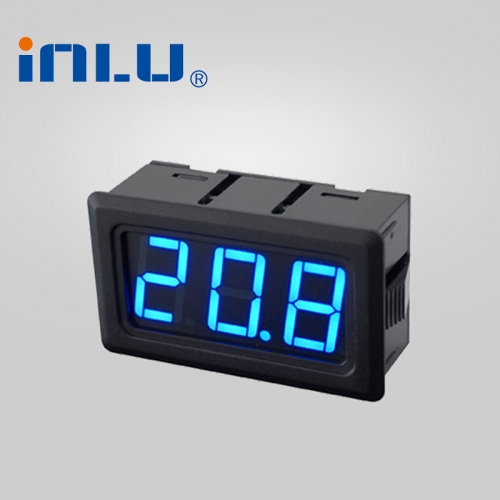

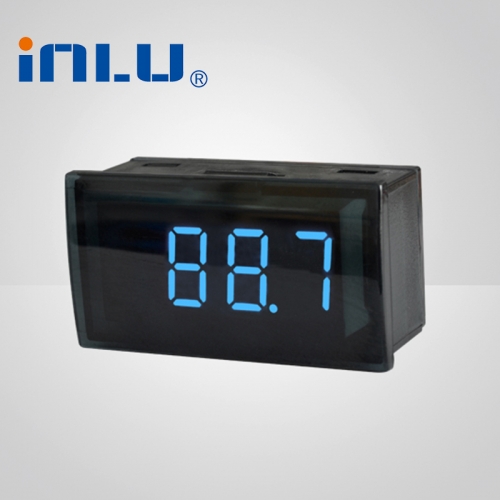

干擾源在儀表內、外部都有可能存在。如在數顯表外部，大功率用電設備、電網可能成為干擾源。而在數顯表內部，變壓器、線圈、繼電器、電源線等可能成為干擾源。數顯電壓表
一、數顯儀表產生干擾的途徑
1、 信號源與儀表之間的導線、內部配線通過磁耦合在電路中形成干擾。在大功率變壓器、交流電機、電力線的周?chē)臻g都存在有很強的交流磁場，而閉合回路處在這種變化的磁場中將產生電動勢。這種感應電勢與有用信號串聯，當傳感器與數顯表 距離較遠時，這種串模干擾特別突出。
2、干擾源通過 電容的耦合在回路中形成干擾，是由于兩電場相互作用的結果。通過靜電耦合的方式，能在兩輸入端感應出對地的共同電壓，以共模干擾的形式出現，由于共模干擾不和信號相疊加，它不直接對儀表產生影響。但它能通過測量系統形成到地的泄漏電流，該泄漏電流通過電阻的耦合就能直接作用于儀表而產生干擾。電磁感應、靜電感應所形成大多是工頻干擾電壓，但變頻器、帶整流子的電機等會產生諧波干擾。
3、有些測溫場合， 將熱電偶電極直接焊于通電加熱的金屬件上，由于金屬件在平行于電流方向的各點存在電位差，這時引入的干擾電壓也是很大的。在高溫狀態下，耐火材料的絕緣電阻急劇下降，熱電偶的保護管絕緣性能也會下降，則電源電壓通過耐火磚、熱電偶套管等泄漏到熱電偶絲上，在熱電偶電極與地之間產生干擾電壓。
4、大地中各個不同點之間往往存在電位差，特別是在大功率用電設備附近，當這些設備的絕緣性能下降時，電位差更大。而現場儀表在使用中，有時不注意會使回路存在 兩個以上的接地點，就會把不同接地點的電位差引入到數顯表中而形成共模干擾。
5、當儀表的橋路電源接地時，除橋路輸出不平衡信號電壓以外， 信號線對地還有一公共電壓，該公共電壓不是所要測量的信號電壓，而是共模干擾的一種表現。
二、數顯儀表消除干擾的措施
1、信號傳輸導線 使用雙絞線，能使兩根信號線到干擾源的距離大致相等，分布電容也大致相同，所以能使進人數顯表的串模干擾大大減小。
2、為了防止電場的干擾， 可把信號線穿入鐵管中，或者使用屏蔽線，并對屏蔽層采取一點接地。對于直流信號，可在數顯表輸入端加濾波電路，把雜散信號干擾衰減至最小，信號線要遠離動力線，信號線與電源線不要統一孔進入儀表內，信號線應以盡量短的絞線接至信號端子的相鄰位置上。
3、 數顯電壓表和變送器的外殼都應接地，以保持零電位，為提高儀表的抗干擾能力，可以把儀表的放大器“浮地”，即將放大器與儀表外殼絕緣，以切斷共模干擾電壓的泄露途徑。
-
